作為電子產品的“骨架”與“神經系統”，印刷電路板（PCB）是連接電子元器件的核心載體，其類型與性能直接影響電子設備的可靠性、功能密度及使用壽命。深圳宏力捷電子深耕PCBA代工代料領域20余年，結合行業技術趨勢與客戶需求，為您全面解析PCB的主要類型及其應用場景。
一、PCB的五大核心類型

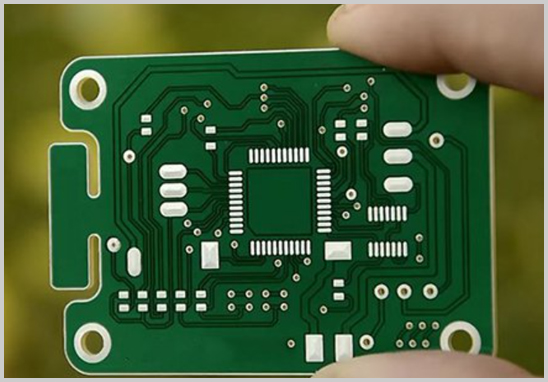

1. 剛性板（PCB）
剛性板是應用最廣泛的PCB類型，采用玻璃纖維環氧樹脂（FR-4）等硬質基材制成，機械強度高、成本低。根據層數可分為：
- 單面板：僅一面有導電線路，適用于遙控器、簡單家電等低復雜度產品。
- 雙面板：兩面布線并通過過孔連接，常見于工控設備、計算機周邊產品。
- 多層板（4層及以上）：通過層壓技術實現高密度布線，用于智能手機、服務器主板等高性能設備。例如，AI服務器主板通常采用18層以上高層板以支持高速信號傳輸。
應用場景：消費電子、工業控制、計算機硬件。
2. 柔性板（FPC）
柔性板采用聚酰亞胺（PI）或液晶聚合物（LCP）等可彎曲材料，具有輕薄、耐折疊的特點。
- LCP材料：高頻性能優異，適配5G手機天線、折疊屏手機鉸鏈連接。
- MPI材料：性價比高，用于中低頻通信模組和汽車傳感器。
應用場景：智能手機內部排線、可穿戴設備、新能源汽車電池管理系統（FPC替代傳統線束，用量達70片/車）。
3. HDI板（高密度互連板）
HDI板通過微孔技術（孔徑≤0.15mm）實現線路高密度化，分為1-3階、Anylayer（任意層互聯）和類載板（SLP）。
- Anylayer HDI：體積比普通HDI減少40%，用于高端手機主板。
- SLP類載板：線寬/間距≤30μm，接近IC載板工藝，適配iPhone等超薄設備。
應用場景：智能手機、平板電腦、無人機控制模塊。
4. IC載板
作為芯片封裝的載體，IC載板需具備高導熱性和信號完整性，主要分為：
- BT載板：用于內存芯片、手機處理器，性價比高。
- ABF載板：適配CPU、GPU等高性能芯片，支撐AI服務器和顯卡需求爆發。
應用場景：半導體封裝、高性能計算芯片。
5. 特殊功能PCB
- 高頻板：采用Rogers或聚四氟乙烯（Teflon）材料，介電損耗低，用于5G基站和雷達系統。
- 金屬基板（如鋁基板）：散熱性能優異，適配LED照明、新能源汽車電機控制器。
- 陶瓷基板：耐高溫、高導熱，用于大功率半導體和航空航天設備。
二、典型行業應用場景
1. 消費電子
- 需求：輕薄化、高集成度。
- 方案：HDI板（手機主板）、柔性板（折疊屏鉸鏈）、SLP類載板（智能手表）。
2. 汽車電子
- 需求：耐振動、耐高溫、高可靠性。
- 方案：高Tg材料多層板（ECU控制單元）、厚銅板（電源模塊）、柔性板（電池監測FPC）。
3. 醫療設備
- 需求：信號精度高、抗干擾性強。
- 方案：高精度多層板（CT掃描儀）、鍍金工藝板（心臟起搏器）。
4. 通信與AI服務器
- 需求：高速信號傳輸、散熱性能。
- 方案：高頻板（5G基站）、高層板（AI服務器背板）、ABF載板（GPU封裝）。
三、行業趨勢與宏力捷優勢
隨著5G、AI和新能源汽車的快速發展，PCB技術持續向高密度、高頻高速、高可靠性演進。例如，AI服務器PCB市場規模預計從2023年的3.8億美元增長至2025年的40.6億美元，而車載FPC需求因新能源汽車滲透率超50%迎來爆發。
宏力捷電子憑借20余年經驗，提供從PCB設計→制造→貼片→測試的全流程服務：
- 多類型適配：支持剛性板、柔性板、HDI板等全品類生產。
- 高精度工藝：最小線寬/間距30μm，滿足Anylayer HDI及SLP需求。
- 行業定制化：針對汽車、醫療等領域提供耐高溫、抗腐蝕專項解決方案。
立即咨詢宏力捷電子，獲取PCB/PCBA一站式服務方案！
